Машина для обробки гідравлічних шин
CNC-503Верстат для обробки відкритих згинальних шин
Ця машина має три блоки обробки штампування, згинання та різання. Він розроблений з трьома незалежними гідравлічними системами, тому три три агрегати можуть працювати одночасно.
Інтерфейс «людина-машина» простий в експлуатації, має кілька режимів роботи, кілька шаблонів і власне програмне забезпечення компанії для програмування JPSK.
Нарізка
Вирізання кількох шматочків із встановленням однакової довжини.
Встановлюючи різну довжину, ви можете відрізати кілька частин і окремі частини різної довжини.

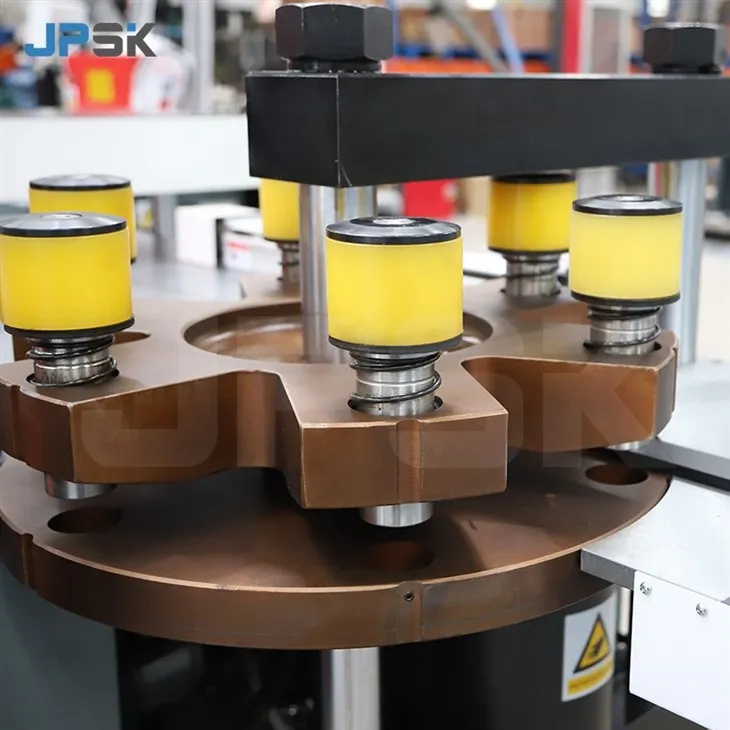

Штампування
Позиціонування значення координати з можливістю заповнення.
Машина постачається з шаблонами для 1-отворів, 2-отворів, 4-отворів і 6-отворів, які можна використовувати безпосередньо.
Згинання
Відповідно до вхідних параметрів шаблону довжину розширення можна розрахувати автоматично.
Машина постачається з L-подібними, Z-подібними та 3-шаблонами для згинання.
Технічні параметри
|
Пункт |
одиниця |
ЧПУ-503A |
|
Секція штампування |
Макс. Сила штампування (КН) |
500 |
|
Діапазон діаметрів (мм) |
ф4.3-ф25 |
|
|
Макс. Товщина (мм) |
16 |
|
|
Макс. Ширина (мм) |
200 |
|
|
Секція різання |
Макс. Товщина зсуву (мм) |
16 |
|
Макс. Ширина зсуву (мм) |
200 |
|
|
Розділ згинання |
Макс. Згинальна сила (кН) |
500 |
|
Макс. Ширина (мм) |
200 |
|
|
Макс. Товщина (мм) |
16 |
|
|
Зовнішній вимір |
ММ |
2015×1815×1420 |
|
потужність |
кВт |
3×5,5 кВт |
|
Вага машини |
КГ |
1900 кг |
|
Джерело живлення |
Напруга/Частота |
380В/50Гц |
|
Кількість сервоосей |
встановити |
4 |
|
Ефективний хід штампування по осі Y |
ММ |
200 мм |
|
Ефективний хід штампування осі X |
ММ |
500 мм |
|
Ефективний хід зсуву осі X |
ММ |
1000 мм |
|
Вигин калібрувального ходу |
ММ |
500 мм |
Інші деталі машини
Обробка зразків
